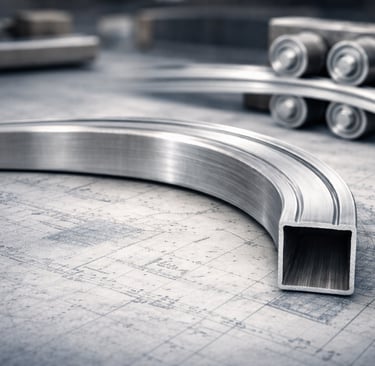

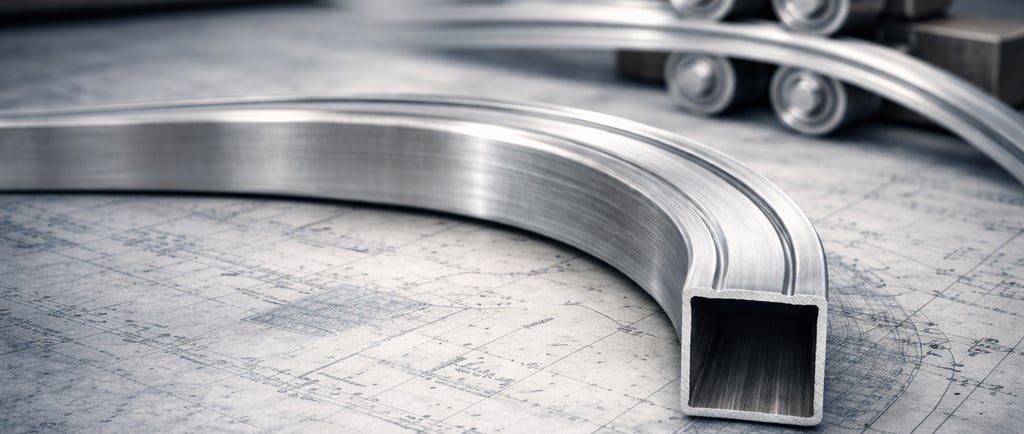

Minimālais locīšanas rādiuss: kāpēc viens un tas pats alumīnija profils var izlocīties — vai neizdoties

Viens no biežāk uzdotajiem jautājumiem alumīnija profilu locīšanā ir:

kāds ir minimālais rādiuss, līdz kuram konkrēto alumīnija ekstrūziju var izlocīt?

Šis jautājums bieži tiek uztverts kā locīšanas iekārtas jaudas jautājums. Patiesībā tas ir inženiertehnisks jautājums, un atbilde ir atkarīga no vairāku faktoru kombinācijas — ne tikai no iekārtas iespējām.

Praksē divi vizuāli līdzīgi alumīnija profili var uzvesties pilnīgi atšķirīgi locīšanas procesā, pat ja tie tiek apstrādāti uz vienas un tās pašas iekārtas.

Vai alumīnija ekstrūzijām pastāv universāls minimālais locīšanas rādiuss?

Īsā atbilde — nē.

Atšķirībā no lokšņu metāla, alumīnija ekstrūzijām nepastāv universāls noteikums, piemēram, “X reizes materiāla biezums”. Minimālais locīšanas rādiuss nav konstanta vērtība un to nevar noteikt bez konkrētā profila analīzes.

Alumīnija profilu locīšanā ierobežojošais faktors gandrīz vienmēr ir:

• materiāla uzvedība deformācijas laikā

• profila šķērsgriezuma ģeometrija

nevis locīšanas iekārtas spēks.

Profila ģeometrija — galvenais faktors, kas nosaka locīšanas rādiusu

Profila šķērsgriezuma uzbūve būtiski ietekmē, cik mazu rādiusu iespējams sasniegt bez defektiem.

Svarīgākie ģeometriskie aspekti

Sienu biezuma sadalījums
Plānākās ārējās sienas tiek pakļautas vislielākajai stiepes deformācijai. Ja šajās zonās materiāls ir pārāk plāns, pie mazākiem rādiusiem strauji pieaug plaisāšanas risks.

Atvērti un slēgti profili
Atvērtie alumīnija profili daudz vieglāk ovalizējas, savērpjas vai zaudē formu nekā slēgti vai daļēji slēgti profili.

Iekšējie stūri un pārejas
Asi iekšējie rādiusi rada spriegumu koncentrācijas. Pat nelielas izmaiņas iekšējā ģeometrijā var būtiski uzlabot profila locāmību.

Neitrālās ass novietojums
Sarežģīti profili nelokās simetriski. Deformācija koncentrējas negaidītās vietās, kas bieži nosaka faktiskās locīšanas robežas.

Diviem profiliem ar vienādiem ārējiem izmēriem var būt pilnīgi atšķirīgi minimālie locīšanas rādiusi tikai iekšējās ģeometrijas dēļ.

Alumīnija sakausējums un cietība

Sakausējuma un cietība izvēle ir viens no biežāk nenovērtētajiem faktoriem.

Piemēram, 6063-T6 tiek plaši izmantots arhitektūras profilos, jo nodrošina labu izturību un virsmas kvalitāti. Taču tas ir salīdzinoši slikti piemērots locīšanai ar maziem rādiusiem.

Tas pats profils T4 cietībā spēj izturēt ievērojami lielāku deformāciju pirms plaisāšanas.

Svarīgi faktori:

• plūšanas robeža un pagarinājums

• termiskās apstrādes vēsture

• materiāla stabilitāte starp partijām

Daudzos gadījumos cietības maiņa ir efektīvāks un lētāks risinājums nekā instrumentu pārbūve vai jaudīgākas iekārtas izmantošana.

Locīšanas metode un tās ietekme uz rezultātu

Dažādas alumīnija profilu locīšanas metodes rada atšķirīgu spriegumu sadalījumu materiālā.

Trīs ruļļu locīšana
Piemērota lieliem rādiusiem un nepārtrauktām līknēm. Deformācija notiek pakāpeniski un vienmērīgi.

Stiepes locīšana
Samazina saspiešanas radītus defektus, ievadot kontrolētu stiepes spriegumu profila garumā.

Rotācijas vilkšanas locīšana
Ļauj sasniegt mazākus rādiusus, taču prasa precīzu instrumentāciju un stingru procesa kontroli.

Tas pats profils var būt piemērots noteiktam rādiusam ar vienu metodi un neizturēt ar citu.

Instrumentācija un saskares kontrole

Locīšanas instrumenti nav tikai profila formas kopija.

Būtiski faktori ir:

• ruļļu diametrs attiecībā pret mērķa rādiusu

• saskares garums un spiediena sadalījums

• instrumentu virsmas stāvoklis

• iekšējā atbalsta risinājumi (ja nepieciešams)

Pārmērīgs lokāls spiediens var radīt virsmas bojājumus vai ierosināt plaisas pat tad, ja teorētiski rādiuss ir sasniedzams.

Kāpēc jautājums par iekārtas jaudu nav pareizais

Jautājums “vai jūsu iekārta var izlocīt šo rādiusu?” ir saprotams, bet tas neatrisina galveno problēmu.

Pareizais jautājums ir:

vai konkrētais alumīnija profils spēj izturēt nepieciešamo deformāciju bez defektiem, pie prasītā kvalitātes līmeņa?

Praksē robežas nosaka materiāla deformācijas iespējas, nevis iekārtas tonnāža.

Kā MetaBend novērtē minimālo locīšanas rādiusu

Pirms rādiusa apstiprināšanas mēs analizējam:

• profila šķērsgriezuma rasējumu

• sakausējumu un cietības stāvokli

• prasīto virsmas kvalitāti

• pasūtījuma apjomu un atkārtojamību

Rezultātā tiek definēts:

• drošs rādiuss — stabils un atkārtojams

• riska rādiuss — sasniedzams ar paaugstinātu procesa kontroli

• nereāls rādiuss — augsta defektu iespējamība

Šāda pieeja samazina riskus, izmaksas un laika zudumu jau pirms ražošanas sākuma.

Praktiski ieteikumi projektētājiem un pasūtītājiem

Ja jūsu projektā paredzētas liektas alumīnija ekstrūzijas:

• iesaistiet locīšanas speciālistu projektēšanas sākumā

• izvairieties no asiem iekšējiem stūriem

• alumīnija cietību izvēlieties apzināti

• uztveriet minimālo rādiusu kā projektēšanas parametru, nevis iekārtas ierobežojumu

Noslēgumā

Veiksmīga alumīnija profilu locīšana nav par robežu pārbaudīšanu. Tā balstās uz materiāla īpašību, profila ģeometrijas un locīšanas procesa savstarpējo izpratni.

Plānojat liektus alumīnija profilus?
Nosūtiet profila rasējumu un vēlamo rādiusu — savlaicīgs tehniskais novērtējums palīdz izvairīties no liekām izmaksām, kavēšanās un riskiem projekta gaitā.
